電子ドビーはどのように機能しますか?選定・操作・保守完全ガイド

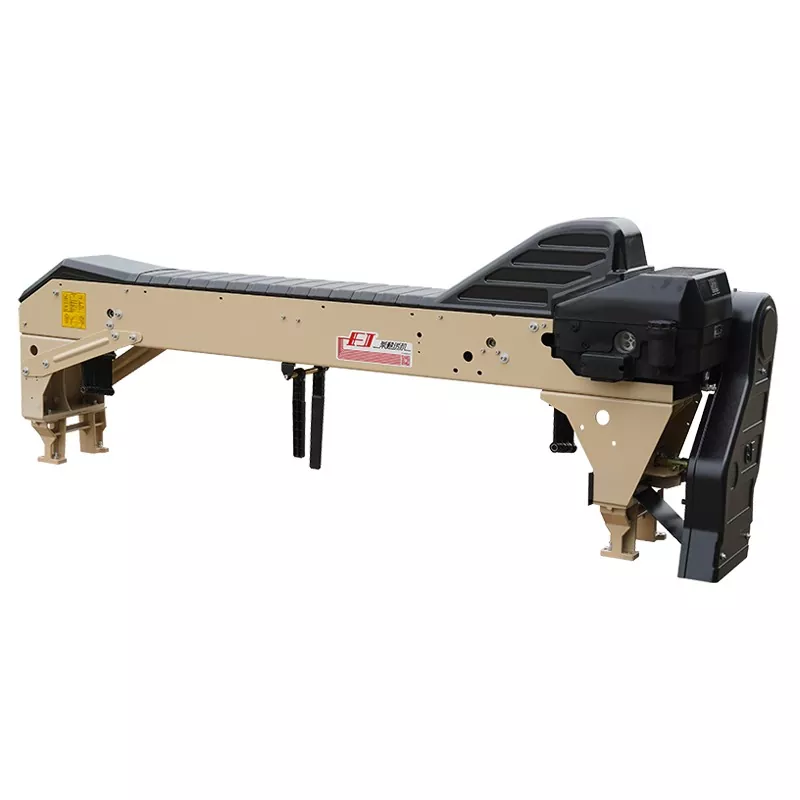

最新のシャトルレス織機では、開口機構は生地の種類、品質、生産効率を決定する中心的な要素の 1 つです。の電子ドビーは、今日最も広く使用されている開口機構であり、その高精度、高速、柔軟なヘルド制御機能のおかげで、綿、ウール、シルク、リネンなどの小さな模様の生地を織るのに重要な装置となっています。その実用性は、正確な脱皮原理、信頼性の高い選択制御、適切な選択とメンテナンスの実践という 3 つの柱に基づいています。

中核的な運用原則: 削減と選択

1. 脱皮の仕組み

開口機構は、回転運動をヘルド フレームの昇降運動に変換します。ヘルドフレームの動きの滑らかさとドビーの上限速度を決定します。

ストーブリ 2650 電子ドビーを例にとると、その開口機構には共役カムとリンケージ ロッドの組み合わせが採用されています。動力はメインシャフトから大型ディスクを介して一定速度で回転するエキセントリックシャフトに伝達されます。次に、この動きは共役カム、スイング アーム、スライド チャネルを通過して最終的に開口アームを駆動し、ヘルド フレームに開口動作を実行させます。複合カムの使用により、衝撃が効果的に軽減され、力の分散が改善され、より高い動作速度が可能になります。

もう 1 つの一般的な開口方法は、差動可変速回転機構です。固定カムと揺動フレームを組み合わせることで、出力シャフトは 1 回転中にさまざまな角速度を実現し、製織サイクルのさまざまな瞬間でヘルド フレームの位置を制御します。

2. 選択制御機構

選択メカニズムは、ピックごとにどのヘルド フレームが持ち上げられ、どのヘルド フレームが静止したままになるかを決定します。ここで電子ドビーがパターンのデジタル化を実現します。

電子ドビーは通常、信号変換要素として電磁石を使用します。生地のパターン情報はコンピューターで処理され、電気信号として電磁石コイルにリアルタイムで出力されます。電磁力によってアーマチュアが作動し、アーマチュアが開口機構内のクラッチまたは選択要素を制御し、最終的に各ヘルド フレームが現在の開口動作に参加するかどうかを決定します。

一般的な爪クラッチ式選択機構では、駆動ディスクが連続的に回転します。被駆動ディスクは爪を介して係合または係合を解除し、偏心輪が 180°回転するかどうかを制御し、それによってヘルド フレームが開口動作を実行するかどうかを決定します。電磁石からのオン/オフ信号はプッシュロッドの位置を正確に制御し、プッシュロッドが爪を制御して、信号から電磁力、そして機械的動作までの閉ループを完成させます。

主な技術的特徴と利点

1. 高速性と信頼性

最新の電子ドビーは、650 rpm を超える動作速度を達成できます。頑丈なワンボックス構造、オイルバス潤滑システム、高精度ベアリングにより、高速動作下でも安定性と耐用年数が保証されます。

2. パターンの保存と変更の柔軟性

電子ドビーの最大の利点はデジタルパターン管理にあります。パターンカードを物理的に交換または変更する必要がある機械式ドビーとは異なり、電子式ドビーでは、ソフトウェアを介してデータを変更するだけでパターンを変更できます。パターンの長さに対する機械的な制限はなく、100,000 ピックを超えるパターンの長さをサポートしています。

3. メンテナンスフリーまたはメンテナンス軽減設計

新世代の電子ドビーには、メンテナンス不要のベアリングと開口機構の設計が組み込まれており、日常的なメンテナンスの作業負荷とダウンタイムが軽減されます。ベアリングの設計により定期的な潤滑の必要がなくなり、オイルとグリースの消費量が大幅に削減されました。

4. 自動潤滑システム

一部の電子ドビーには自動潤滑機能が装備されています。キードライブシャフト内にオイル入口および出口チャネルを組み込むことにより、オイルポンプはすべてのベアリングと摩擦ペアに潤滑剤を供給し、機器の寿命を延ばしながら効果的な潤滑を保証します。

電子ドビーの選び方

1. ヘルドコマ数

電子ドビーには通常、16 個または 20 個のヘルド フレームが付属しています。どちらを選択するかは、生地パターンの複雑さに応じて異なります。シャツやベッドリネンなどの小さなパターンの生地には通常 16 フレームが必要ですが、より複雑な織りには 20 以上のフレームが必要になる場合があります。

2. 織機の種類のマッチング

電子ドビーは主な織機のタイプと一致する必要があります。

ドビー取り付け構成には、織機の構造とオペレーターの好みに基づいて選択される、アンダーマウント型とトップマウント型のバージョンがあります。

3. 取り付けとスペースの要件

電子ドビーの設置高さ、駆動方式は織機に合わせてください。トップマウントドビーは通常、より高い天井クリアランスを必要としますが、操作とメンテナンスのためのアクセスが容易になります。

4. 開口機構の種類

異なるドビーモデルは異なる開口機構を備えており、これによってヘルドフレームの接続方法とクイックチェンジ機能が決まります。クイックコネクト システムにより、ヘルド フレームの迅速な変更が可能になります。これは、パターン タイプを頻繁に切り替える工場にとって実用的な機能です。

5. 潤滑方法

運用と保守の必需品

1. 電源を切る手順

必ず主軸が約300°の状態で電源を切ってください。 他の角度で電源が切断されると、パターン データが破損し、次回の起動時にヘルド リフト シーケンスが正しく行われない可能性があります。

2. 逆転禁止範囲

電子ドビーは、特定の主軸角度範囲内での逆回転を禁止します。

この範囲内で強制的に逆回転を行うとパターンが崩れます。逆回転が必要な場合は、主軸を禁止範囲外で前方にジョグしてから逆転してください。

3. パターン破損の回復

禁止範囲内での強制逆回転により模様崩れが発生した場合は、織機を一方向に少なくとも 2 回転連続して運転してください。通常、これにより正しいヘルド リフト シーケンスが復元されます。パターンが破損したままの場合は、コントローラーの手動モードを使用してヘルド フレームの位置を手動でリセットします。

4. 電磁石の状態検査

電磁石は、電子ドビーの中で最も故障しやすいコンポーネントの 1 つです。コントローラの診断インターフェイスは、電磁石回路の故障をチェックできます。故障した電磁石は通常、対応するヘルド フレームに赤色で表示されます。定期的な検査と故障した電磁石の適時交換は、信頼性の高い動作を確保するための重要な手段です。

5. 自動レベリング機能

一部の電子ドビーには、自動レベリング機能が備わっています。経糸切れや緯糸切れなどで織機が停止した際に、すべての綜絖枠を水平位置に戻すレベリング動作を自動的に行う機能です。これにより、オペレーターは停止マークやその他の製織欠陥を効果的に防止しながら、より効率的に中断を処理して織機を再起動できるようになります。

一般的な障害とトラブルシューティング

 典型的なアプリケーションシナリオ

設置および試運転に関する注意事項

1. 角度基準の調整

設置中、ドビーの角度基準は織機の主軸角度と正確に一致している必要があります。ずれがあると、緯糸挿入に対する開口タイミングが不正確になります。

2. ドライブカップリング

ダイレクトドライブを使用するかベルトドライブを使用するかにかかわらず、適切な張力と位置合わせを確保してください。カップリングが正しくないと、不均一な脱落やドビーと織機の両方のコンポーネントの早期摩耗が発生します。

3. 初期パターンの検証

設置後、生産を実行する前に、パターン サイクル全体にわたって織機を低速で実行してパターンを検証します。各ヘルド フレームが正しい順序に従っていること、および開口高さが全幅にわたって均一であることを確認してください。

実用性電子ドビーメカニカルドビー機構の信頼性とデジタル制御の柔軟性を融合する能力にあり、小パターンの織物製織を労働集約的なプロセスから精密主導の作業に変換します。選択する際は、織機のタイプ、パターンの複雑さ、自動レベリングやクイックチェンジシステムなどの機能の必要性を評価してください。設置中、角度基準とドライブカップリングが正確に設定されていることを確認してください。操作中は、禁止されているリバース範囲と正しい電源オフ角度を厳守してください。適切に委託された電子ドビーは、複雑な生地パターンを何年にもわたって確実に生産するため、現代の織物工場で最も信頼できるパートナーの 1 つとなります。
